- Radar; sis, gece ve yağmurda tekneleri, kıyıyı, şamandıraları ve yağmur bulutunu gösterir; AIS yalnızca AIS yayını yapan tekneleri gösterir.
- Dome (kapalı) anten 18–24 inç, küçük–orta tekne için; açık anten (3–6 ft) uzun menzil ve ayrıntı, büyük tekne için.
- Katı hal (solid-state) Doppler radar (Garmin Fantom): ısınma yok, düşük güç, hareket eden hedefleri renkle ayırır (MotionScope).
- Menzil kâğıt üstünde 24–48 mil; gerçek menzil anten yüksekliğine bağlıdır (ufuk).
- Kime: gece ve sisli havada seyreden, kabinli tekne ve rib sahibi; yalnız gündüz kıyı gezisi yapana gerekmez.
Tekne radarı nedir, ne gösterir?
Radar, anten dönerken mikrodalga darbeler gönderir ve yansımaları alır; ekranda teknenizi merkeze alan bir daire üzerinde çevredeki nesneler noktalar ve lekeler olarak görünür. Metal ve dik yüzeyler (tekne, kıyı kayalığı, şamandıra reflektörü) güçlü, düz kum ve küçük fiber tekneler zayıf yansır. Yağmur ve sağanak bulutu da görünür; fırtına hücresinden kaçmak için değerlidir. AIS ile farkı: AIS, verici taşıyan teknelerin kimlik ve rotasını gösterir; radar her şeyi (kayalık, bot, kütük, reflektörsüz balıkçı) gösterir. İkisi birlikte, gece seyrinin tam resmidir; bkz. AIS nedir ve gece seyri.
Gerekli mi?
Edremit Körfezi'nde yaz sabahları sis nadir, ama sonbahar ve ilkbaharda kıyı sisi bir saatte görüşü sıfıra indirir; gece dönüşte ışıksız balıkçı tekneleri ve ağ şamandıraları en yaygın tehlikedir. Kabinli teknede, rib'de ve gece balığına çıkan teknede radar bir güvenlik ekipmanıdır; 5 metrelik gündüz gezi teknesinde değildir. Karar sorusu: "gece ya da görüşün düşük olduğu havada seyrediyor muyum?" Evet ise radar, chartplotter'dan sonraki ilk elektronik yatırımdır; chartplotter seçimi.
Dome mi açık anten mi?

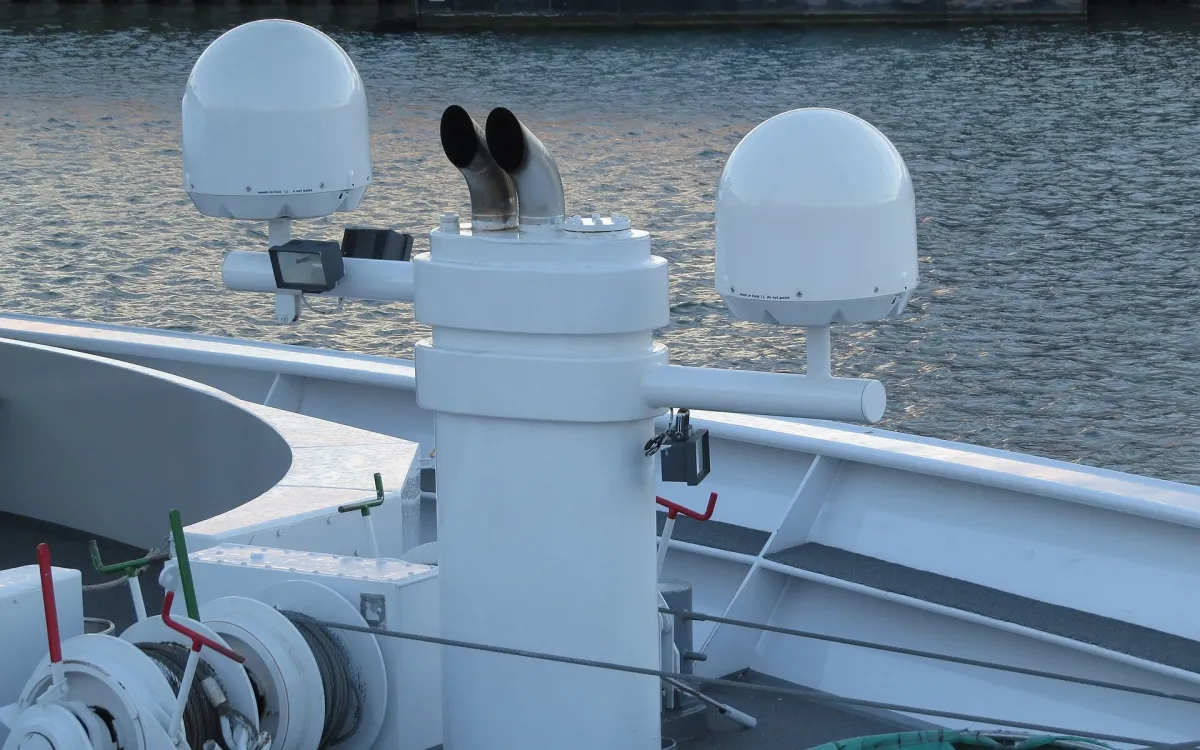

Dome (radome): Anten kapalı bir kubbe içinde döner; 18 ve 24 inç boyutlarında, hafif, direk ve tak-tavan montajına uygun, halat ve yelkene takılmaz. Menzil 24–48 mil (kâğıt üstünde), yatay ışın genişliği 4–5 derece (ayrıntı orta). Küçük ve orta tekne, rib, konsol ve kabinli tekne için standart. Açık anten (open array): 3–6 ft uzunluğunda açık anten; dar ışın (1–2 derece) daha iyi hedef ayırma, uzun menzil (72–96 mil), yüksek güç; ağır ve büyük, 12 m üstü tekne ve profesyonel kullanım. Türkiye'deki çoğu özel tekne için 18–24 inç dome doğru seçimdir.
| Tip | Boyut | Teknoloji | Menzil (kâğıt) | Tekne | Garmin örneği |
|---|---|---|---|---|---|
| Dome, katı hal | 18" | Solid-state Doppler | 24–48 mil | 5–9 m konsol, rib, kabinli | Fantom 18x |
| Dome, katı hal | 24" | Solid-state Doppler | 48 mil | 8–12 m kabinli | Fantom 24x |
| Dome, magnetron | 18" | Geleneksel | 36 mil | Bütçe, küçük tekne | GMR 18 HD3 |
| Açık anten | 4–6 ft | Solid-state, yüksek güç | 72–96 mil | 12 m+ yat, ticari | Fantom 54/56/124/126 |
Katı hal Doppler radar
Geleneksel radar magnetron tüpü kullanır: ısınma süresi (1–3 dakika), yüksek güç tüketimi, yakın mesafede kör bölge. Katı hal (solid-state) radar, transistör tabanlı verici ve darbe sıkıştırma ile anında çalışır, az güç çeker (küçük teknenin aküsü için önemli), yakın mesafede net görür ve Doppler ile hareket eden hedefleri ayırt eder: Garmin Fantom'da MotionScope, size yaklaşan hedefi bir renkte, uzaklaşanı başka renkte gösterir; kalabalık marina girişinde ve balıkçı sürüsü arasında hangi teknenin çarpışma rotasında olduğunu saniyede anlarsınız. Fantom serisi ayrıca kuş modu (balık avında kuş sürüsünü bulma) ve chartplotter üzerine radar bindirme sunar.
Gerçek menzil: ufuk kuralı
Radar ışını ufkun ötesini görmez. Anten yüksekliği 3 metre olan teknede radar ufku yaklaşık 4 mil; hedefin yüksekliği eklenir (10 metrelik bir tekne 7 mil civarında görünür; kıyı dağları 20–30 mil). Bu yüzden 48 mil menzilli dome'un küçük teknede pratik menzili 8–15 mildir; fazlası kıyı ve yağmur bulutu içindir. Anten ne kadar yüksekse menzil o kadar uzun; ama fazla yüksek anten yakındaki küçük hedefleri kaçırır. Konsol teknede tak-tavan ya da kısa direk (2–3 m), kabinli teknede radar direği ideal.
Kullanım ipuçları
- Gain, deniz ve yağmur bastırma: Otomatik başlangıç; dalgalı havada deniz bastırmayı (sea clutter) artırın, ama küçük hedefleri yok etmeyin.
- Menzil: Kıyıya yakın 1–3 mil, açıkta 6–12 mil; iki menzil arasında geçiş yaparak hem yakın hem uzak.
- Guard zone: Teknenizin çevresinde bir halka; içine giren hedef alarm verir; gece demirde de kullanışlı.
- Bindirme (overlay): Radar görüntüsü harita üzerinde; kıyı ve şamandıra ile radar lekesi çakışınca güven artar; heading sensörü şart.
- Eğitim: Radarı ilk kez gündüz, iyi görüşte kullanın: gördüğünüz tekne ile ekrandaki lekeyi eşleştirin. Gece ilk kullanım hatalıdır.
Montaj ve ağ
Anten yüksek, düz ve engelsiz; radyasyon hattı insan göz seviyesinin üstünde (dome düşük güçlü olsa da). Güç: 12/24 V, Fantom 18x düşük tüketim; kablo Ethernet (Garmin Marine Network) ile chartplotter'a. Heading sensörü (Garmin 9-axis) NMEA 2000'e; bkz. NMEA 2000 kurulumu. Radar, ECHOMAP serisinin sınırlı modelleriyle ve tüm GPSMAP serisiyle çalışır; radar planı olan tekne GPSMAP'ten başlamalıdır (ECHOMAP ve GPSMAP). Otopilot ile birleşince (otopilot rehberi) gece seyri kabinden yönetilir.
Özetle
Tekne radarı, gece ve sisli havada seyreden her tekne için güvenlik ekipmanıdır; AIS onun tamamlayıcısı, yerine geçeni değil. Özel tekne için 18–24 inç katı hal Doppler dome (Garmin Fantom) doğru seçimdir: anında çalışır, az güç çeker, yaklaşan hedefi renkle ayırır. Gerçek menzil anten yüksekliğiyle sınırlıdır; MARPA, guard zone ve harita bindirme ile radar bir gözcüye dönüşür. Bayimiz Garmin yetkili satıcısı; radar, ekran ve heading sensörünü birlikte kurar.
- Gece / sis seyri var mı? (Evet → radar)
- Dome 18" / 24" ya da açık anten; tekne boyuna göre
- Katı hal Doppler (MotionScope) tercih edildi
- Ekran radar uyumlu (GPSMAP) ve Ethernet
- Heading sensörü (MARPA ve bindirme için)
- Montaj yüksekliği ve radyasyon hattı
- Gündüz eğitim sürüşü planlandı
Sık sorulan sorular
Küçük tekneye radar gerekir mi?
AIS varsa radar gereksiz mi?
Radar gerçekte kaç mil görür?
Katı hal radarın avantajı ne?
